HCBT-02型呼氣試驗測試儀
- 產品介紹
- 使用方法
- 視頻演示
- 安裝軟件
- 常見問題

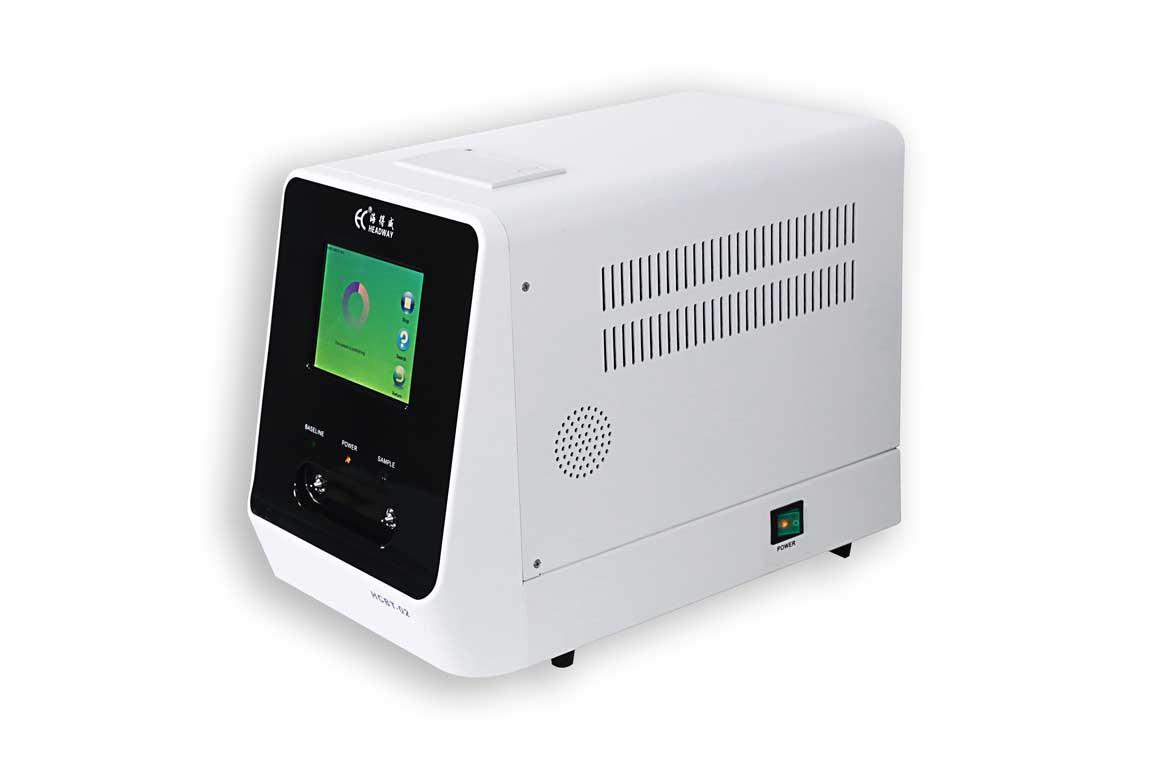

HCBT-02型呼氣試驗測試儀是一款單樣本單通道測量儀器，利用¹³CO?和¹²CO?在吸收紅外區波長峰位置的微小差異，分別測量出樣本中¹³CO?和¹²CO?的濃度，然后計算出樣氣樣本與底氣樣本¹³CO?同位素豐度相對于¹³CO?天然豐度的變化量DOB( ‰)，從而判斷受檢者是否感染幽門螺桿菌，該儀器具有以下特點： 采用5.7寸電容屏，分辨率高，操作靈敏準確，無需校正。 儀器可單機操作，也可連接電腦，并能方便連接醫院的局域網。 帶USB數據接口，可接U盤下載檢測數據。 Android操作系統，界面美觀大方，中文、英文菜單自由選擇設置。 自帶嵌入式熱敏打印機，打印清晰、無噪音。 采用超高靈敏度的半導體紅外探測器，重復性好，準確率高。 對標準曲線進行固化處理，使用時無需校正，操作簡單、方便。
第一步：儀器自檢 打開儀器電源后，儀器會先預熱后自檢，當所有項都自檢通過時會進入測量頁面，儀器可正常使用。 第二步：連接外接設備 將儀器主機、操作電腦及外接打印機用USB通信連接線正確連接，開啟操作電腦電源及外接打印機電源。 第三步：啟動操作軟件程序 a.點擊操作電腦桌面的 HCBT-02快捷方式圖標，啟動操作軟件程序進入呼氣試驗測試儀管理系統界面,選擇登錄用戶名，輸入登錄密碼（默認密碼“1”），點擊登入，進入程序主界面。 b.在儀器測量頁面按返回回到主頁面，再進入“參數設置”，點擊連接PC。 c.電腦上的操作軟件狀態欄的“聯機”圖標由灰色變綠色則聯機成功。 第四步：采樣 用油性記號筆將受試者信息寫在集氣袋表面，患者平靜呼吸后，憋氣15秒鐘以上， 按如下步驟進行操作： a.把憋住氣體大部分吹出不要，再將剩余的氣體緩緩吹入淺藍色集氣袋里，將集氣袋蓋 帽蓋緊并做好標記，此時收集的氣體為底氣樣本。注意千萬不要深吸氣后猛吹，這樣 會使收集到的氣體量足但濃度不夠，容易造成測量結果偏差。在吹氣過程中一定不要 呼吸。 b.受試者用80～100ml飲用水送服一粒尿素[¹³C]膠囊后，靜坐30分鐘； c.30分鐘后用淺粉色集氣袋收集樣氣樣本，收集氣體方法與底氣樣本一致，此時收集的 氣體為樣氣樣本。 第五步：插入樣本 氣體采集完畢后，將底氣樣本插入儀器的 Baseline 口，將同一受檢者的樣氣樣本插入相對應的 Sample 口，當樣品集氣袋插入完畢后，儀器上的指示燈變亮。 第六步：輸入受檢者信息并檢測 將受檢者的信息輸入到 “患者信息”欄，再單擊“開始測量”，系統將自動對樣品進行檢測。 第七步：打印報告 樣本檢測完畢后，在“查看檢測報告/查看待測信息”欄單擊選定要打印的記錄，單擊“打印報告”按鈕，外接打印機即可打印檢測報告。
本儀器操作參照HCBT-01型呼氣試驗測試儀的視頻演示。
軟件名稱：HCBT-02上位機 軟件版本: V1.0.1 軟件發布日期: 2017-12 軟件語言: 中文 儀器型號: HCBT-02
切光片無法啟動 答①切光片信號線接觸不良； ②天氣潮濕,透鏡片處有冷凝水; ③樣品池密封不良，進水或漏氣； ④光強偏離正常范圍或不穩定； ⑤主控板故障。 內部溫控錯誤 答①探測器信號線接觸不良； ②儀器放在通風口，溫差波動大； ③溫控板故障； ④主控板故障。 最大壓力過小 答①樣品池漏氣； ②壓力開關故障； ③機械組件損壞； ④固定螺絲松動； ⑤海拔過高； ⑥主控板故障。 通道燈不亮 答①上位機軟件的通道指示燈變綠，說明通道燈LED壞掉，更換這個LED即可；若上位機軟件的指示燈也是灰色的，則需調整面板上的小型自復位行程開關； ②指示燈信號線斷或接觸不良； ③主控板故障。 連不上電腦 答①驅動問題，打開設備管理，串口若有顯示，則驅動正常，反之驅動不正常； ②USB接口損壞或USB線壞； ③上位機與下位機不匹配； ④主板故障。 儀器自檢時，提示CO?吸收劑效能不足 答①CO?吸收劑通道堵塞； ②CO?吸收劑O型圈密老化，密封性差； ③CO?吸收劑性能不良。 儀器打印時提示錯誤 答①使用WPS版本或非正版office 2007，建議使用正版office 2007； ②安裝包未全部安裝，缺少部分組件。 儀器異響 答①運輸過程導致氣動機械組件松動； ②氣路堵塞； ③樣品池不良。 陽性率高 答陽性率高 ①儀器所處環境溫濕度不符合要求； ②有強磁場，放射性等干擾； ③吹氣方法不當或采氣量不夠； ④氣路不通或漏氣； ⑤O型圈老化與集氣袋配合不良； ⑥儀器不穩定，光強波動大。
